Как выбрать пневмоцилиндр: параметры, типы, подбор аналогов и практические советы

Пневмоцилиндр — один из самых распространённых исполнительных механизмов в системах промышленной автоматизации. От того, насколько точно подобран этот узел, зависят надёжность линии, ресурс оборудования и затраты на эксплуатацию. Ошибка на этапе выбора оборачивается либо нехваткой усилия, либо переплатой за избыточный запас. Ниже разберём, как выбрать пневмоцилиндр под конкретную задачу: какие характеристики критичны, чем отличаются исполнения, как сделать базовый расчёт и что учитывать при замене импортных моделей.

Ключевые характеристики пневмоцилиндра

Прежде чем оформлять заказ, определите основные параметры пневмоцилиндра — именно эти характеристики задают применимость и стоимость узла:

• Диаметр поршня. Задаёт развиваемое усилие: чем больше площадь поршня, тем большее толкающее и тянущее усилие получает шток при том же давлении.
• Ход штока. Рабочее перемещение — от нескольких миллиметров до метра и более.
• Рабочее давление. Стандартный диапазон пневмосистем — 0,4–1,0 МПа (4–10 бар).
• Развиваемое усилие. Базовый расчёт пневмоцилиндра строится на формуле F = P × S × η, где P — давление, S — площадь поршня, η — КПД (0,85–0,95 с учётом трения). У пневмоцилиндра двустороннего действия тянущее усилие меньше толкающего на площадь штока.
• Тип крепления. Фланцевое, на лапах, цапфовое, с проушиной или вилкой — под кинематику узла.
• Демпфирование. Регулируемое пневматическое, резиновое или без него — защищает от ударов в конце хода.
• Датчики положения. Герконовые и магниторезистивные датчики требуют магнитного поршня.
• Присоединительная резьба и порты. G1/8, M5 и другие типоразмеры подвода воздуха.

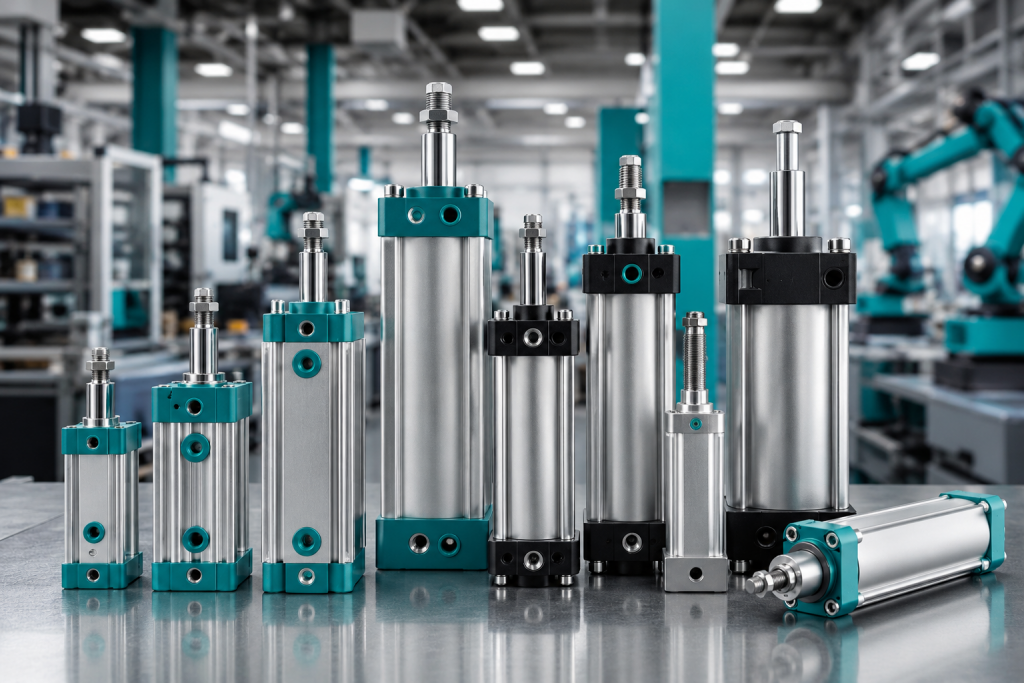

Виды пневмоцилиндров и их особенности

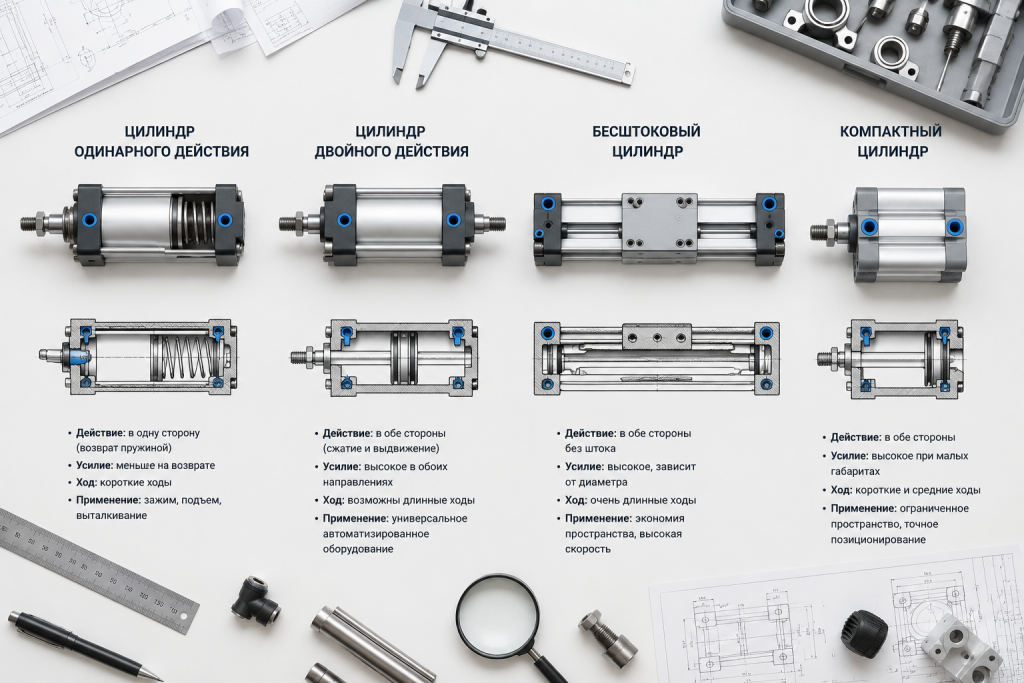

Типы пневмоцилиндров различаются по принципу действия и конструкции:

• Одностороннего действия — рабочий ход обеспечивает сжатый воздух, обратный — возвратная пружина. Экономят воздух, подходят для простых зажимов и выталкивания.
• Двустороннего действия — усилие развивается в обе стороны, самое универсальное исполнение.
• Со сквозным штоком — шток выходит с двух сторон, удобно для симметричной нагрузки и установки датчиков.
• Бесштоковые — при большом ходе экономят место по длине, применяются на порталах и линейных перемещениях.
• Компактные и короткоходовые — по стандарту ISO 21287, где важна экономия пространства.
• Мини-цилиндры круглого профиля — стандарт ISO 6432.
• Тандемные — увеличенное усилие без роста диаметра.

Соответствие стандартам (ISO 15552 — ранее ISO 6431/VDMA, ISO 6432, ISO 21287) обеспечивает взаимозаменяемость и упрощает дальнейший подбор замены.

Чего избегать при выборе пневмоцилиндра

• Заниженный диаметр — под нагрузкой не хватит усилия.
• Избыточный запас — перерасход воздуха, медленное срабатывание, лишние габариты и переплата.
• Игнорирование боковых нагрузок — изнашиваются шток и втулка, нужна внешняя направляющая.
• Отсутствие демпфирования при высокой скорости и массе — удары разрушают крышки.
• Забытый магнитный поршень, когда нужны датчики положения.
• Неучтённые условия среды — температура, влага, пыль, пищевое применение.
• Тонкие трубки и слабый распределитель — падает скорость перемещения.

Пошаговая инструкция по подбору

Чтобы понять, как выбрать пневмоцилиндр без ошибок, двигайтесь по шагам:

1. Определите требуемое усилие с запасом (рабочая нагрузка обычно 50–70% от теоретической).
2. Задайте необходимый ход штока.
3. Зафиксируйте доступное рабочее давление в системе.
4. Рассчитайте диаметр поршня.
5. Выберите принцип действия (одностороннее/двустороннее).
6. Подберите тип крепления под кинематику узла.
7. Определите вид демпфирования.
8. Решите вопрос с датчиками и магнитным поршнем.
9. Проверьте скорость: сечение трубок и пропускную способность распределителя.
10. Учтите условия эксплуатации и материал уплотнений.
11. Выберите серию и оформите заказ.

Такой подбор пневмоцилиндра занимает немного времени, но исключает дорогие ошибки. Если нужно быстро купить пневмоцилиндр под готовое ТЗ — пришлите параметры, и мы подберём типоразмер из наличия.

Как подобрать аналог пневмоцилиндра

Когда нужен аналог

Замена импортной пневматики стала массовой задачей: сроки и стоимость поставки оригиналов выросли, часть позиций снята с производства. Грамотный подбор аналогов пневмоцилиндров позволяет сохранить работоспособность линии и сократить затраты без потери качества.

По каким параметрам подбирают аналог

Диаметр и ход, стандарт (ISO 15552 / 6432 / 21287), тип и присоединительные размеры крепления, резьба портов и штока, вид демпфирования, совместимость с датчиками, температурный диапазон и материал уплотнений.

На что обратить внимание при замене

Ключевое — совпадение установочных (присоединительных) размеров, иначе придётся переделывать оснастку. Проверяйте тип паза под датчик (не все герконы взаимозаменяемы), резьбу подвода воздуха (G1/8, M5), длину хода и наличие демпфирования.

Примеры удачной замены

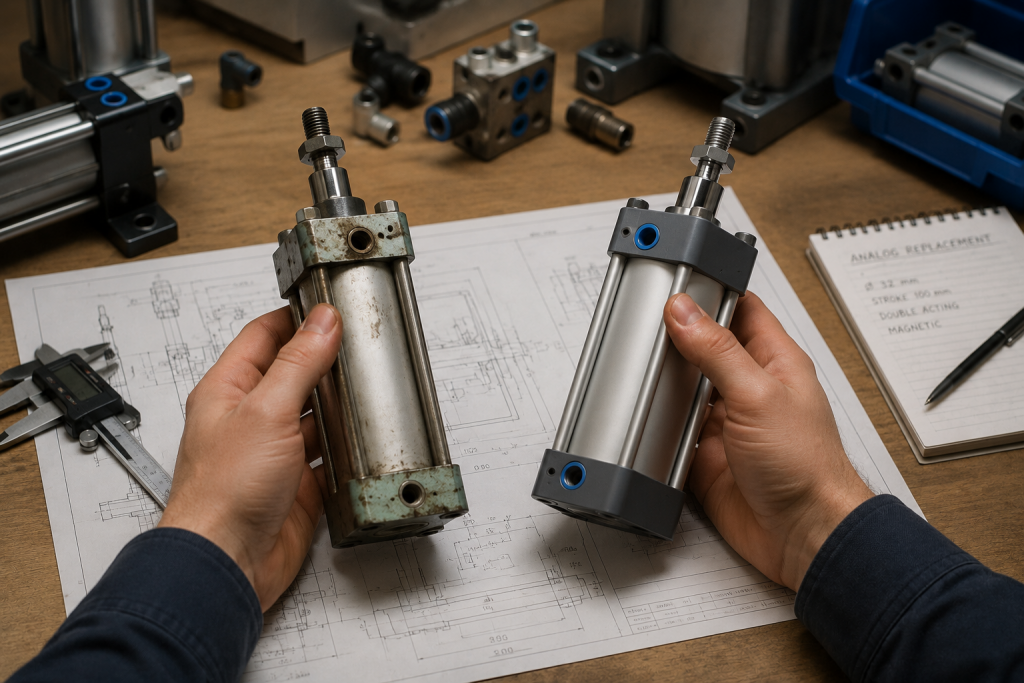

Профильные цилиндры ISO 15552 (например, серии DSBC) заменяются эквивалентами EMC того же стандарта; компактные исполнения ADVU — аналогами по ISO 21287; круглые мини ISO 6432 — соответствующей серией. По совокупности характеристик аналоги FESTO от EMC закрывают большинство типовых задач. Нужно пневмоцилиндр EMC купить под конкретный оригинал — пришлите артикул, подберём точное соответствие.

Риски при самостоятельном подборе аналога

Несовпадение установочного интерфейса, несовместимость датчиков, неподходящий материал уплотнений для среды и температуры, недостаточное демпфирование. Итог — отказ узла и повторные закупки. Консультация инженера снимает эти риски ещё на этапе подбора.

Заключение

Грамотный выбор начинается с ТЗ и расчёта пневмоцилиндра по усилию, ходу и давлению, а завершается проверкой крепления, демпфирования и датчиков. Работаете с оригиналами — поможем оформить пневмоцилиндр FESTO под ваши параметры; важны сроки и бюджет — предложим проверенные аналоги.
